Dalam barisan pengeluaran automatik, sistem penglihatan sering digunakan untuk meletakkan bahan kerja secara automatik semasa pemuatan dan pemunggahan robot. Dengan mengenal pasti kedudukan bahan kerja dengan tepat, kehilangan yang tidak perlu disebabkan oleh kedudukan mekanikal, perlanggaran antara peranti pusat dan bahan, dan penyemperitan dapat dielakkan. Ini memudahkan kerumitan proses penentududukan mekanikal barisan pengeluaran, memendekkan masa penentududukan dengan berkesan, dan meningkatkan kecekapan dan fleksibiliti pemuatan dan pemunggahan robot.
Adtech boleh menyediakan penyelesaian automasi pemuatan dan pemunggahan proses penuh untuk pemprosesan kaca telefon mudah alih. Dalam bahagian proses pencetakan skrin, SCARA yang disepadukan dengan sistem penglihatan AVS boleh menangkap kaca telefon mudah alih dengan berbilang bahan kerja pada satu masa dan bidang pandangan yang luas. Pegang dan penempatan yang cepat dan tepat, dengan itu meningkatkan kecekapan pengeluaran.
Gambaran Keseluruhan Projek

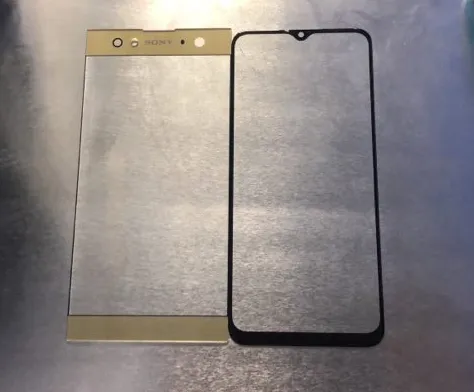

Penutup kaca telefon bimbit memainkan peranan pelindung dan cantik pada skrin sentuh telefon bimbit. Cetakan skrin sutera adalah proses memprosesnya, iaitu corak atau LOGO dan maklumat lain dicetak di atasnya, dan kemudian dakwat perlu dikeringkan di dalam ketuhar.

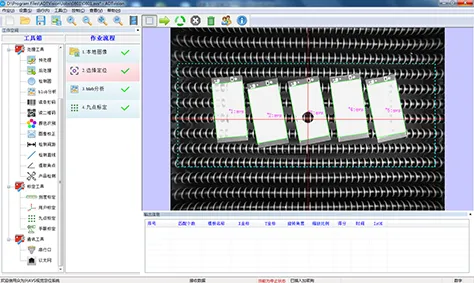

Dalam projek ini, kaca yang keluar dari ketuhar dihantar ke belakang oleh tali pinggang penghantar mengikut barisan 5 bahan kerja (kira-kira 15.5 inci). Dalam tempoh ini, ia melalui sistem penglihatan Adtech AVS, dan kamera mengambil gambar untuk mengesannya. Selepas bahan kerja mengalir ke julat cengkaman, robot segera mengambil bahan satu demi satu, dan kemudian menunggu isyarat PLC untuk membenarkan bahan dinyahcas, dan akhirnya meletakkan bahan kerja dalam kedudukan tetap.
mengkonfigurasi
Adtech AR5215 SCARA serta Sistem Kedudukan Visual Adtech AVS2300
penyelesaian

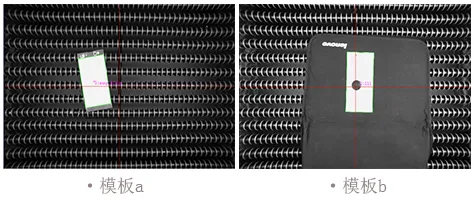

Untuk kaca telefon mudah alih yang dicetak skrin, sistem penglihatan menggunakan analisis gumpalan.
Gumpalan dalam penglihatan mesin merujuk kepada kawasan bersambung dalam imej dengan warna, tekstur dan ciri lain yang serupa. Ringkasnya, analisis gumpalan adalah untuk melakukan analisis geometri pada kawasan yang bersambung untuk mendapatkan beberapa ciri geometri yang penting.
Untuk projek ini, kaedah penentududukan konvensional akan mempunyai tangkapan terlepas, tangkapan palsu, dsb., tetapi menambah analisis gumpalan, melalui pengekstrakan dan penyaringan berbilang kawasan utama kaca, untuk meningkatkan kestabilan kedudukan visual!
Faedah Projek
• Program ini matang. Menyediakan set lengkap robot dan penyelesaian penglihatan, perkhidmatan sehenti;

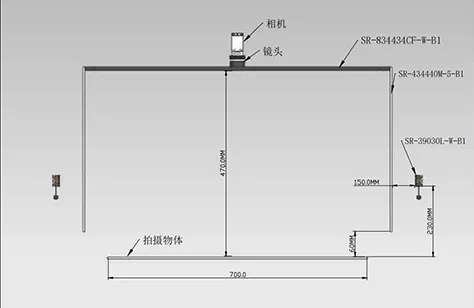

• cekap. Di bawah bidang pandangan besar 700mmx470mm, ia boleh merebut 5 keping pada satu masa, dan irama adalah 2500 keping/jam;
• Kestabilan yang tinggi. Ia berkesan boleh menyelesaikan masalah terlepas menggenggam dan lebih menggenggam, dan kadar hasil ialah 99.99 peratus;
• Ketepatan penentukuran tinggi dan kelajuan pantas. Ketepatan penentukuran ialah 0.5mm, dan ketepatan keseluruhan ialah ±1mm; penentukuran boleh diselesaikan dalam masa 10 minit;
• Keserasian tinggi. Serasi dengan pelbagai warna dan saiz kaca;
• Mudah diselenggara. Selesaikan penukaran produk baharu dalam masa 5 minit.
