Menurut statistik, jumlah PCB yang digunakan dalam kenderaan tenaga baharu adalah 5-8 kali ganda berbanding kenderaan tradisional, dan pasaran PCB automotif (selepas ini dirujuk sebagai: papan automotif) akan berkembang pesat dengan peningkatan dalam kadar penembusan kenderaan tenaga baharu.
Panjang produk papan auto adalah berbeza, produk terpanjang adalah kira-kira 1.2M, jika stesen tunggal adalah timah atau dikimpal, bukan sahaja bebannya berat, tetapi pemprosesan satu talian adalah lebih tidak cekap. Untuk memenuhi keperluan pengeluaran pesat, pemprosesan kolaboratif berbilang stesen diperlukan.
Pada masa ini, kebanyakan produk kawalan bas EtherCAT di pasaran sudah mempunyai penyelesaian bas-ke-nadi, dengan sejumlah maklum balas pengekod dan IO berkelajuan tinggi, tetapi mereka boleh memenuhi keperluan tinning papan automotif atau pematerian berbilang- stesen, dan terdapat sedikit keperluan operasi. Dari segi faedah ekonomi, sama ada ia menggunakan jenama mewah asing atau menggunakan berbilang kotak persimpangan bas-ke-nadi, untuk memenuhi IO berkelajuan tinggi, bilangan maklum balas pengekod membawa kepada pembaziran sumber lain, yang secara tidak kelihatan meningkatkan kos.

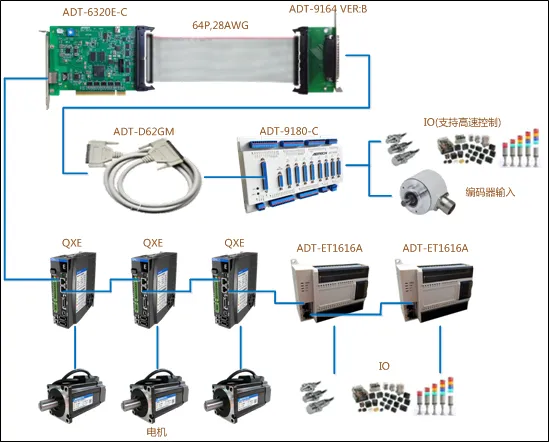

Adtech bekerjasama rapat dengan penyepadu sistem untuk merealisasikan gabungan munasabah kawalan EtherCAT dan mod kawalan nadi dengan cara tersuai, dan menemui cara yang cekap untuk pemprosesan plat automotif. Gambar rajah pendawaian adalah seperti berikut:

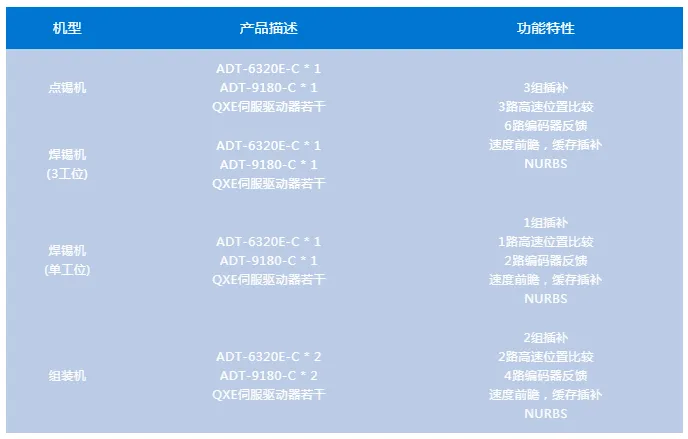

Seluruh barisan pengeluaran, peruntukan sumber dan ciri fungsi setiap bahagian kawalan peralatan:
Dalam projek itu, ADT-6320EC ialah kad kawalan gerakan stesen induk Adtech EtherCAT dan ADT-9180-C ialah papan pengembangan kawalan digital satu hujung yang menyokong. Fungsi tersuai dan keperluan prestasi adalah padat dan memenuhi keperluan pelanggan sepenuhnya. indeks:
❶ Sokong 4-kumpulan interpolasi arah, sediakan sokongan selari untuk berbilang stesen;
❷ 8 port output berkelajuan tinggi (frekuensi tertinggi 1MHz) merealisasikan fungsi tindak balas yang sangat pantas dan pencetus perbandingan kedudukan berkelajuan tinggi untuk menembak terbang, timah spot dan kimpalan;
❸ 8-input pengekod saluran (frekuensi maksimum 4MHz) menyediakan jaminan kedudukan pengekod ketepatan tinggi untuk perbandingan kedudukan berkelajuan tinggi (termasuk input pembahagian frekuensi gantri);
❹ Papan pengembangan dilengkapi dengan 42 input digital terpencil optocoupler dan 26 output digital terpencil optocoupler, yang menggantikan sepenuhnya modul IO bas EtherCAT, dengan kelajuan tindak balas yang tinggi, sambil menjimatkan kos dan ruang pemasangan.
Pada masa yang sama, untuk fungsi universal dan prestasi pelbagai industri, produk Adtech ADT-6320EC juga sangat baik dalam pemalam berbentuk khas papan automotif, pengesanan 3D telefon mudah alih AOI, kimpalan laser, dsb.:
• Kawalan nod 16/32/64, sokongan untuk berbilang pemandu bas protokol EtherCAT paksi tunggal/dwi-paksi, dan gabungan dengan pemandu servo bas Adtech QXE adalah lebih berguna;
• Menyokong kelajuan pandangan ke hadapan, interpolasi linear, interpolasi arka 2D/3D, sehingga 10,000 segmen penampan interpolasi dan 1,000 segmen peristiwa IO penimbal, yang boleh mengendalikan pelbagai trajektori dengan mudah .
Pada masa ini, penyelesaian penyesuaian kawalan pergerakan bas Adtech telah memasuki banyak pelanggan besar sederhana dan mewah. Ia menggunakan perkhidmatan "sehenti", yang telah memenangi reputasi pelanggan, dan juga mengembangkan bidang aplikasi produknya sendiri.
